ثابت زمانی خازن

ثابت زمانی خازن

ثابت زمانی خازن یا ثابت زمانی مدار RC، زمانی است که برای شارژ یا تخلیه خازن از طریق مقاومت لازم است تا ولتاژ خازن به حدود .2 درصد از ولتاژ شارژ اولیه برسد یا به حدود .8 درصد از ولتاژ اولیه تخلیه شود. ثابت زمانی مدار RC برابر با حاصلضرب مقاومت مدار و ظرفیت خازنی مدار است.

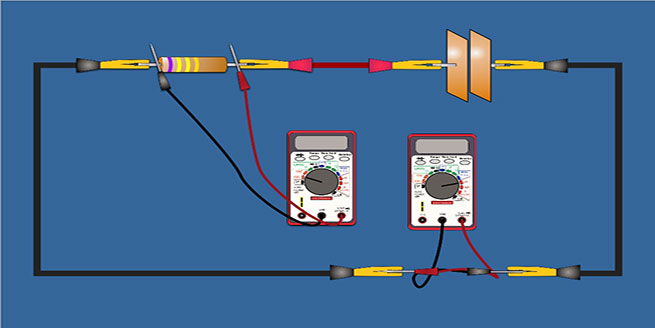

در مدار RC، خازن از طریق مقاومت شارژ می‌شود و زمانی که منبع ولتاژ به مدار اعمال می‌شود، خازن از طریق مقاومت شارژ می‌شود و زمانی که منبع ولتاژ قطع می‌شود، خازن از طریق مقاومت تخلیه می‌شود.

ثابت زمانی مدار RC به طور عمده به اجزای واکنشی، خازنی یا القایی متصل به آن بستگی دارد و اندازه‌گیری پاسخ زمانی با واحدهای تاو τ است.

در مدار RC، ثابت زمانی مدار برابر با حاصلضرب مقاومت مدار و ظرفیت خازنی مد ار است. به عنوان مثال، اگر مقاومت مدار ۱۰۰۰ اهم و ظرفیت خازنی مدار ۱ میکروفاراد باشد، ثابت زمانی مدار برابر با ۱ میلی‌ثانیه خواهد بود. این ثابت زمانی نشان می‌دهد که چقدر زمان لازم است تا خازن به حدود .۲ درصد از ولتاژ شارژ اولیه برسد یا به حدود .۸ درصد از ولتاژ اولیه تخلیه شود.

در مدار RC، زمانی که ولتاژ به مدار اعمال می‌شود، خازن از طریق مقاومت شارژ می‌شود و زمانی که منبع ولتاژ قطع می‌شود، خازن از طریق مقاومت تخلیه می‌شود. ثابت زمانی مدار RC به طور عمده به اجزای واکنشی، خازنی یا القایی متصل به آن بستگی دارد و اندازه‌گیری پاسخ زمانی با واحدهای تاو τ است.

به طور کلی، مدارهای RC در بسیاری از برنامه‌های الکترونیکی و الکتریکی استفاده می‌شوند، از جمله در مداره ای فیلترهای پایین گذر، مدارهای تاخیر زمانی، مدارهای تقویت کننده و مدارهای تنظیم ولتاژ. همچنین، مدارهای RC در مدارهای شارژ و دشارژ خازن نیز استفاده می‌شوند.
